חיבורי צינור כיבוי אש של GOST & Rotta
זיווגי יציקת אלומיניום או פליז שנבנו לפי GOST 28352-89. עיצוב הרמפרודיט הסימטרי של גוסט מקשר בין צינור לצינור או למשאבה; חלק הקצה הקשיח בעל 3-הצלבים של Rotta נועל את הצינור לברזים ולמשאבות מכבי האש. DN50–DN150, חוט BSP, מדורג 16 בר, אטם NBR (-30 מעלות עד +120 מעלות). חיבורים אמינים ומוכנים לשטח למערכות כיבוי אש.
תיאור
Ca-Fire Protection Co.,Ltd היא אחת מהיצרניות והספקיות האמינות ביותר של חיבורי צינורות כיבוי אש gost & rotta בסין. ברוכים הבאים לסיטונאי מוצרי ציוד כיבוי אש בהתאמה אישית במחיר תחרותי מהמפעל שלנו. צור איתנו קשר לעוד מוצרים זולים.
תיאור מוצרים
GOST & Rotta
חיבורי צינורות כיבוי אש
גיליון נתונים של מוצר - סדרת צימוד צינורות
צימודי טפר הרמפרודיט סימטריים ואביזרים משולבים ב-Rotta עם 3 שקעים, שנבנו לפי GOST 28352-89 לחיבור צינורות כיבוי אש לברזים, יחידות שאיבה ומכשירי צינור ברחבי שוק CIS.
STDGOST 28352-89
גוֹדֶלDN50–DN150
לַחַץ16 BAR / 232 PSI
פְּתִילBSP
שתי מערכות צימוד, תקן אחד
שני האביזרים מיוצרים בהתאם לתקנה הנורמטיבית GOST 28352-89 אך פותרים עבודות שונות בקו הצינור - האחד הוא חסר מגדר עבור צינורות-ל-צינורות, השני הוא מחבר קבוע בצד הברז.

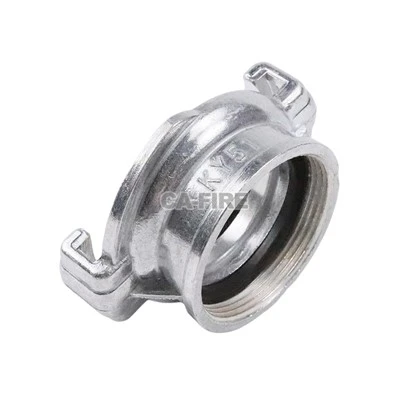

Gost Coupling
מערכת חיבור הרמפרודיטה עם שני-טפרים ללא חצי זכר או נקבה קבועים, כך שכל שתי יחידות מצטרפות לשני הכיוונים. משמש לחיבור צינורות כיבוי זה לזה או לחיבור צינור ישירות ליחידת שאיבה - הזמינה בכל טווח DN50–DN150.
רוטה צימוד
החלק הרוסי-סטנדרטי של צינור האש-, שנוצר כחיבור נוקשה משתלב עם 3 זיזים. הוא מסיים את הצינור וננעל על ברזים, יציאות משאבות מכוניות כיבוי ומכשירי צינור אחרים לחיבור מאובטח של רבע- סיבוב.
מפרט טכני
| פָּרָמֶטֶר | מִפרָט |
|---|---|
| תקן נורמטיבי | GOST 28352-89 |
| גדלים נומינליים | DN50 עד DN150 |
| חומר גוף | אלומיניום יצוק (סטנדרטי) / פליז יצוק (אופציונלי) |
| לחץ עבודה | 16 בר / 232 psi |
| סוג חוט | BSP |
| אטם צימוד | NBR, -30 מעלות עד +120 מעלות |
| סוג חיבור | GOST: Symmetrical Two-Claw Hermaphrodite / Rotta: 3-Lug Rigid Interlocking |
ציור הרכבה - GOST DN50–52 Long Tail Coupling
כל צימוד שיוצא מ-Ca-Fire בנוי לפי שרטוט מכלול מבוקר. להלן ציור ההתייחסות לגרסת הצינור GOST DN50, DN50–52 ארוך-זנב-, המציג את ארבעת-חומרי הבנייה והיציקה המשמשים בצד המשאבה/זנב של האביזר.
| פָּרִיט | שם חלק | חוֹמֶר | כמות |
|---|---|---|---|
| 1 | צינור זנב של GOST DN50–52 | ADC12 | 1 |
| 2 | גוף GOST DN50 | 6082 | 1 |
| 3 | O-טבעת, מזהה Ø56 × 2.4 מ"מ | NBR | 1 |
| 4 | KA66 Edge-טבעת כריכה חופשית | NBR | 1 |
הערת הרכבה:טבעת ה-O- מצופה בשומן- בהרכבה; סובלנות ההתאמה נשלטת כך שניתן להדק את הצימוד בצורה מאובטחת אך עדיין לפרק לצורך שירות ללא כלי עבודה מיוחדים.
איפה זה בשימוש
חיבור ברז ומשאבה
חלקי קצה -Rotta נועלים קווי צינור ישירות על ברזי כיבוי אש ושקעי משאבת כיבוי אש לפריסה מהירה ומאובטחת.
צינור-אל-הארכת צינור
מצמדי Gost hermaphrodite מצטרפים לשני אורכי צינור בכל כיוון כדי להרחיב את טווח האש.
מכלולי קו יניקה
משמש על צינורות יניקה המזינים יחידות שאיבה, בהתאמה לגופי פליז או אלומיניום בהתאם ליישום.
למה מקור מ-Ca-אש
יציקה-מבוקרת
גופי אלומיניום ופליז המיוצרים משרטוטי הרכבה מבוקרים עם סובלנות ממדים.
01
תואם GOST 28352-89
גודל, סוג הברגה ודירוג הלחץ שנבנו לפי התקן הנורמטיבי הרוסי עבור חומרת צימוד אש.
02
טווח DN50–DN150 מלא
ספק אחד לריצת הגודל המלא, בתוספת אורכי צינור זנב-מותאם אישית וגרסאות חוטים לפי בקשה.
03
תוכניות OEM וחול
תיעוד ייצוא מבוסס ומספור חלקים ספציפיים-ללקוח עבור רוכשי אביזרי צינור בחו"ל.
04
שאלות נפוצות
ש: מה ההבדל בין צימוד Gost לצימוד Rotta?
ת: צימוד של Gost הוא סימטרי והרמפרודיטה - יש לו שני טפרים זהים, כך שכל שתי יחידות מתחברות יחד ללא קשר לכיוון, מה שהופך אותו למתאים לחיבורי צינור-ל-צינור או צינור-ל-משאבה. מצמד Rotta הוא קצה קצה קשיח, 3-, קבוע ומשתלב, המותאם לקצה אחד של הצינור, שתוכנן במיוחד כדי להינעל על ברזים, משאבות כבאיות ומכשירי צינור קבועים אחרים.
ש: אילו גדלים זמינים, והאם Ca-Fire יכול לייצר גדלים מותאמים אישית?
ת: ייצור סטנדרטי מכסה DN50 עד DN150 בהתאם ל-GOST 28352-89. ניתן לייצר -אורך צינור זנב, קוטר-זנב ותצורות חוט - כגון DN50–52 ארוך-גרסת הזנב המוצגת בשרטוט ההרכבה שלנו - על פי שרטוט מאושר על ידי הלקוח.
ש: אילו חומרים ודירוג לחץ נושאים צימודים אלה?
ת: גופים יצוקים מאלומיניום (סטנדרטי) או פליז (אופציונלי, למשל סגסוגת . 6082 עבור הגוף הראשי ו-ADC12 עבור צינור הזנב בציור הייחוס שלנו), מדורגים ללחץ עבודה של 16 בר / 232 psi עם ממשק הברגה BSP.
ש: איזה חומר אטם מותקן, ובאילו טמפרטורות הוא יכול להתמודד?
ת: כל צימוד אטום עם אטם NBR, מדורג לשירות רציף מ-30 מעלות עד +120 מעלות, מתאים לשימוש בברז חיצוני ובשטח אש בטווח אקלים רחב.
ש: האם ניתן לספק צימודים אלה תחת מספרי החלקים שלנו עבור הזמנות OEM או בחו"ל?
ת: כן. Ca-Fire מייצרת באופן קבוע מול הלקוח-שרטוטי הרכבה ומספור חלקים - כפי שמוצג בשרטוט הנשלט שלנו (DWG No. 3401013-1) - ויכולה לשקף את מספרי החלקים, האריזה והתיעוד שלך עבור הזמנות הפצה OEM וחו"ל.
